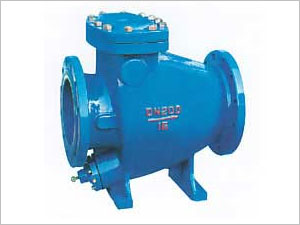

  • HH44Z/X微阻缓闭止回阀

  •  技术咨询 Telephone counseling
     0317-4580895 18333739668
  •  我要选购 Ordering
     0317-4580895 13831777760
  •  产品详细参数:  点击:646次

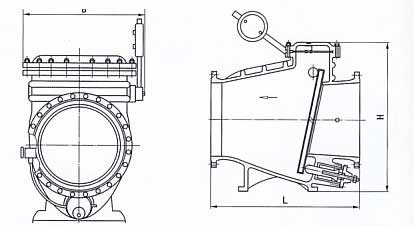

         微阻缓闭止回阀结构图

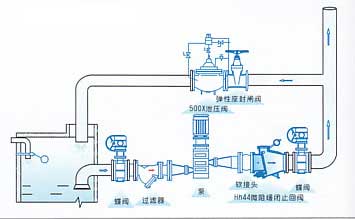

    微阻缓闭止回阀安装图

    产品概述
      微阻缓闭止回阀用于给排水管道,安装在水泵出口处用来防止介质逆流和消除破坏性水锤,并能有效地减少阀门关闭水锤压力,可保障管网*运行,它具有阀瓣轻,开度大,节电效果显著,流体阻力小,水锤消除机构设计新颖,密封性能稳定可靠、耐磨损、使用寿命长、运行平稳。无振动、无噪声的特点。

    主要技术参数
    公称压力:1.0-2.5MPa
    公称通径:40-800mm
    适用介质:水、弱腐蚀性液体
    适用温度:0-80℃(如需要,可达200℃)
    法兰标准:GB/T 17241.6 GB/T 9113
    试验标准:GB/T 13927 API598

    主要零部件材料

    零件名称 阀体、阀盖 阀瓣 阀轴
    材料 灰铸铁、铸钢 钢板、橡胶组合件 不锈钢

    主要外形连接尺寸                                        单位:mm

    DN(mm) 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800
    L 200 230 290 310 350 400 480 500 600 700 800 900 1000 1100 1300 1400 1500
    H 300 300 320 354 350 380 500 580 670 730 820 920 950 1100 1200 1550 1700
    B 220 270 290 300 320 340 410 450 550 580 630 700 800 900 990 1120 1300
