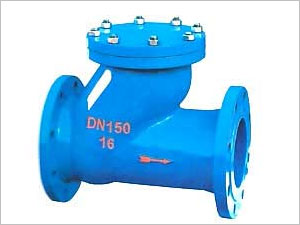

  • HQ41X滑道滚球式止回阀

  •  技术咨询 Telephone counseling
     0317-4580895 18333739668
  •  我要选购 Ordering
     0317-4580895 13831777760
  •  产品详细参数:  点击:610次

         HQ41X滑道滚球式止回阀结构图

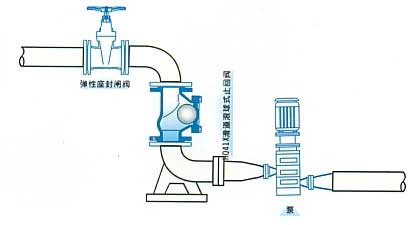

    HQ41X滑道滚球式止回阀安装图

    产品概述
      滑道滚球式止回阀,采用橡胶包皮滚球为阀瓣,在介质的作用下,可在阀体内的整体式滑道上作上下滑动,从而打开或关闭阀门,密封性能好,消声式关闭,不产生水锤。阀体采用全水流通道,流量大,阻力小,水头损谁比旋启式小50%,水平或垂直安装即可,可用于冷水,热水,工业及生活污水管道,更适合潜水排污泵,介质温度为0-80℃。

    主要技术参数
    公称压力:1.0-1.6MPa
    公称通径:50-350mm
    适用介质:水及弱腐蚀性流体
    适用温度:0-80℃
    法兰标准:GB/T 17241.6 GB/T 9113
    试验标准:GB/T 13927 API598

    主要零部件材料

    零件名称 阀体
    材质 铸铁、球铁、铸钢 钢体外包橡胶

    主要外形连接尺寸

    DN 50 65 80 100 125 150 200 250 300 350
    L 220 260 275 315 350 400 500 600 700 800
    H 185 210 245 280 335 400 495 600 715 820
