  • 自力式流量控制阀(ZL47)

  •  技术咨询 Telephone counseling
     0317-4580895 18333739668
  •  我要选购 Ordering
     0317-4580895 13831777760
  •  产品详细参数:  点击:743次





    产品概述:
        ZL47F-16自力式流量控制阀是一种自动恒定流量的水力工况平衡用阀。可按需求设定流量,并将通过阀门的流量保持恒定。应用于集中供热、中央空调等水系统中,使管网的流量调节一次完成,把调网工作变为简单的流量分配。免除了热源切换时的流量重新分配工作,可有效地解决管网的水力失调。
    结构及特点:
        ZL47F 16系列自力式流量控制阀是按被控管线需要设定流量,并可锁定设定状态。可自动消除管线的富余压力。能使分支管线间流量调节互不干扰,直接流量数字显示,公称压力为1.6Mpa,介质温度为O-120℃,阀体材质采用灰铸铁、碳素钢、锻压铜合金,内件材质采用铜合金、不锈钢。
    安装说明:
      应按阀体箭头所示的水流方向安装,切勿装反,在管道上可垂直安装亦可水平安装。流量设定方法:用专用
    扳手,打开保护盖,旋转阀杆,使刻度线调速到设定流量的对应值。应另设关断阀门。


    公称直径(mm)
    安装方式
    阀长(mm)
    H1(mm)
    H2(mm)
    恒定流量(m3/h)
    重量(KG)
    Dn15

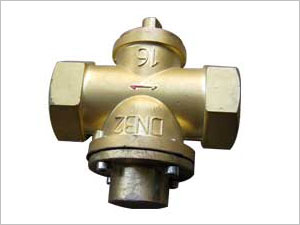

    螺纹连接
    100
    60
    50
    0.2-1
    0.6
    Dn20
    110
    60
    50
    0.3-1.5
    0.6
    Dn25
    115
    60
    50
    0.5-2
    0.7
    Dn32

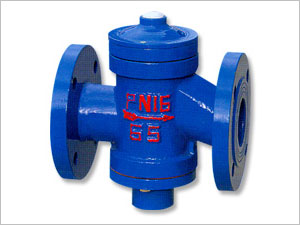

    法兰连接
    130
    70
    70
    1-4
    4
    Dn40
    210
    90
    100
    1.5-6
    11
    Dn50
    225
    100
    105
    2-8
    12
    Dn65
    1240
    130
    110
    3-12
    15
    Dn80
    280
    159
    170
    5-20
    27
    Dn100
    295
    175
    185
    10-30
    30
    Dn125
    320
    180
    200
    15-45
    40
    Dn150
    350
    210
    220
    30-70
    63
    Dn200
    435
    230
    285
    40-180
    104
    Dn250
    515
    310
    385
    100-300
    189
    Dn300
    610
    405
    485
    150-500
    218
    Dn350
    625
    420
    545
    200-788
    265
