限流止回阀(LH45-16)

  •  技术咨询 Telephone counseling
     0317-4580895 18333739668
  •  我要选购 Ordering
     0317-4580895 13831777760
  •  产品详细参数:  点击:133次






    产品介绍:

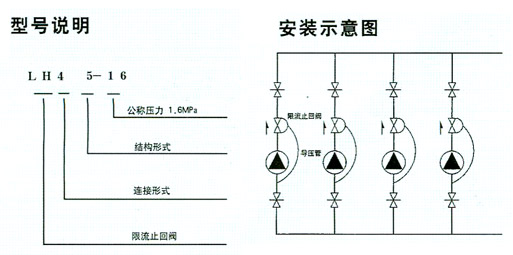

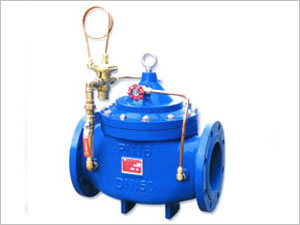

        LH45—1 6系列限流止回阀,主要用于多泵并联使用时安装于水泵压出口,起限制水泵工作流量,防止停泵回流作用。该阀采用导阀—主阀构造,结构紧凑,重量较轻。
    功能及主要作用原理:
    1、限流功能
        该阀安装于水泵出口,在单泵启动和非全数设计工作泵工作时,对工作泵起限制流量作用,使泵在较*率状态下工作;防止电动机在水泵低扬程、大流量、低效率时。发生过载现象;防止超额定电流烧电机现象的发生,同时起到一定的节能效果。

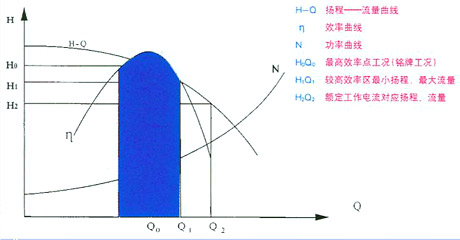

         其限流原理为:依据水泵的设计工况点扬程,导阀自动检测并控制水泵的实际工作扬程。以限制水泵的工作流量,限制电机的负载。
         该阀设定一个控制工作扬程,当水泵工作扬程低于控制扬程时阀门做关阀动作,使实际工作扬程加大;当水泵工作扬程大于设定扬程时阀门全开,阀门阻力极小。
         控制扬程的设定可以按电机额定电流设定,也可以按*率工况设定,该阀门工作扬程设定值可调。一般出厂设定值为设计工况扬程。
    2、止回功能
         该阀的止回功能完全等同于微阻缓闭止回阀,且无关闭噪声,零回流。


    技术参数:

    规格 DN
    结构长度(L)mm
    结构高度(H)mm
    *大工作流量m3/h
    局部阻力系数
    50
    240
    295
    25

    65
    260
    320
    50

    80
    280
    360
    70

    100
    360
    445
    100
    4-6
    125
    390
    480
    150
    4-6
    150
    458
    580
    250
    4-6
    200
    530
    660
    400
    3-6
    250
    645
    700
    800
    3-6
    300
    665
    800
    1200
    2-5
