  • H44X(SFCV)橡胶瓣止回阀

  •  技术咨询 Telephone counseling
     0317-4580895 18333739668
  •  我要选购 Ordering
     0317-4580895 13831777760
  •  产品详细参数:  点击:570次

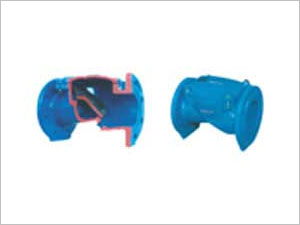

         H44X(SFCV)橡胶瓣止回阀结构图

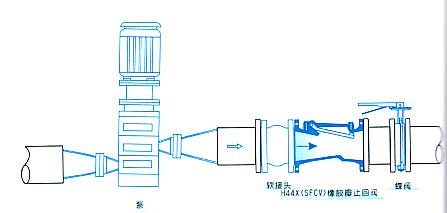

    安装图

    产品概述
      橡胶瓣止回阀主要由阀体、阀盖及橡胶瓣三种主要零件组成。其中橡胶瓣由钢板、钢棒及强化尼龙布作衬底,外层披覆橡胶制成,阀瓣开关寿命可达100万次,该阀采用全流面积式设计,具有水头损失小,不易堆积杂物,维修简便等特性。该阀主要适用于给排水系统,可安装于水泵出水口处,以防止倒流及水锤对泵损害。该阀还可安装在蓄水池进出水管的旁通管上,以防止池水倒流至给水系统中。

    主要技术参数
    公称压力:1.0-1.6MPa
    公称通径:50-600mm
    适用介质:水及弱腐蚀性流体
    适用温度:0-80℃
    法兰标准:GB/T 17241.6 GB/T 9113
    试验标准:GB/T 13927 API598

    主要零部件材料

    零件名称 阀体 阀盖 阀瓣
    材料 铸铁 铸铁 钢材+强化尼龙布

    主要外形连接尺寸

    DN 50 65 80 100 150 200 250 300 350 400 450 500 600
    L 203 216 241 292 356 495 622 698 787 914 978 978 1295
