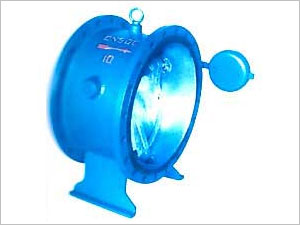

  • DHH44微阻缓闭消声止回阀

  •  技术咨询 Telephone counseling
     0317-4580895 18333739668
  •  我要选购 Ordering
     0317-4580895 13831777760
  •  产品详细参数:  点击:700次

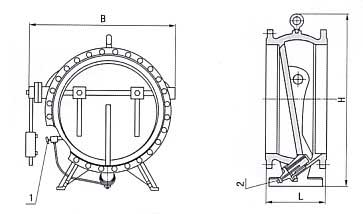

    DHH44微阻缓闭消声止回阀结构图

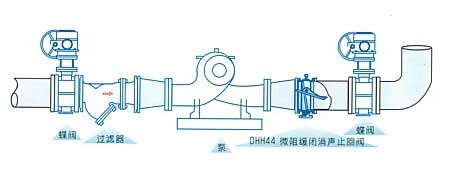

    DHH44微阻缓闭消声止回阀安装图


    产品概述
      本厂生产的DHH44型微阻缓闭止回阀主要用于工业、城市给排水管道和高层住宅、高级宾馆、加压输水泵的出口处。在设计上充分考虑了使用环境的要求,采用斜板式结构,达到无振动、无噪音、运行平稳,确保宾馆、住宅环境安静,并具有节能的效果。用延缓关闭的方式使局部倒流水向系统内泄流,从而大大降低了停泵倒流的水压冲力,消除了破坏性水锤峰值的产生,截流密封采用丁腈橡胶,密封性能好、减震耐磨、使用寿命长、维修方便的特点。

    主要技术参数
    公称压力:1.0-1.6MPa
    公称通径:200-2000mm
    适用介质:清水、泥浆水、海水、污水
    适用温度:0-80℃
    法兰标准:GB/T 17241.6 GB/T 9113
    试验标准:GB/T 13927 API 598

    主要零部件材料


    零件名称 阀体 碟板 密封圈 阀杆 缓冲油缸
    材料 灰铸铁、碳钢 碳钢 丁腈橡胶 不锈钢 不锈钢



    主要外形连接尺寸                 单位:mm


    DN 200 250 300 350 400 450 500 600 700 800 900 1000 1200 1400 1600 2000
    L 230 250 270 290 310 330 350 390 430 470 510 550 630 710 790 950
    H 550 630 690 780 860 910 980 1070 1220 1320 1430 1550 1880 7980 2150 2550
    B 450 520 590 670 750 780 850 970 1080 1200 1300 1450 1670 1880 1950 2450
