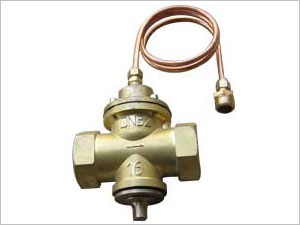

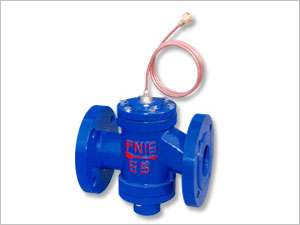

  • 自力式压差控制阀(ZY47)

  •  技术咨询 Telephone counseling
     0317-4580895 18333739668
  •  我要选购 Ordering
     0317-4580895 13831777760
  •  产品详细参数:  点击:574次






    产品概述:
      ZY47系列自力式压差控制阀是一种自动恒定压差的水力工况平衡用阀,应用于集中供热、中央空调等水系统中,有利于被控系统各用户和各末端装置的自主调节,尤其适用于分户计量供暖系统和变流量空调系统。
    结构及特点:
        ZY47型自力式压差控制阀的本体是由能改变流通阻力的双通道自动调节阀和由膜片分隔而成两个独立小室的控制器组合而成,一侧小室与回水管道相通。使用时安装在回水管道上。通道自动调节阀是执行器,其动作的动力来源于供水压力P1与回水压力P2之间的压力差变化。控制器是一个压差比较器,其压差值是按被控采暖系统的阻力选用,回水侧内的弹簧反力用来平衡供水与回水间的压力差。当被控采暖系统的一些用户进行室温调节。阻力增加或减少时,会引起循环流量变化,直至膜片两侧的压力平衡为止,使被控系统内部自动调节。
    安装说明:
        尽可能不变径选用,在流量过低时可考虑缩径选用。控制阀导压管连接为1/2管螺纹,导压管长度为1 5m。连接供水管。本阀分为定压差型和可调压差型两种。公称压力:1 6Mpa,介质温度O-120℃
    平衡阀安装尺寸:


    公称直径
    安装方式
    阀长(mm)
    高度(mm)
    流量m3/h
    定压差型
    可调压差型
    Dn15
    螺纹连接
    100
    95
    145
    0.2-1
    Dn20
    110
    100
    150
    0.3-1.5
    Dn25
    法兰连接
    115
    110
    165
    0.5-2
    Dn32
    130
    140
    190
    1-4
    Dn40
    210
    190
    340
    1.5-6
    Dn50
    225
    205
    355
    2-8
    Dn65
    240
    240
    390
    3-12
    Dn80
    280
    300
    500
    5-20
    Dn100
    295
    350
    550
    10-30
    Dn125
    320
    380
    580
    15-45
