  • H41X节能消声止回阀

  •  技术咨询 Telephone counseling
     0317-4580895 18333739668
  •  我要选购 Ordering
     0317-4580895 13831777760
  •  产品详细参数:  点击:707次

         H41X节能消声止回阀结构图

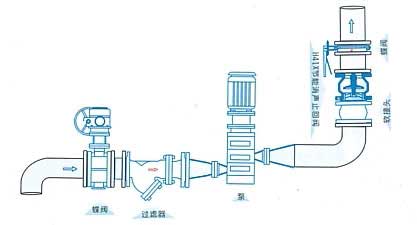

    H41X节能消声止回阀安装图

    产品概述
       消声止回阀适用于给排水管道,阀瓣采用进出口两端中心轴导向,启闭灵活,可水平安装或垂直安装。阀瓣采用弹簧加载。其快速关闭能有效地消除水锤,密封性能好,关闭无噪声。它具有体积小,重量轻,流体阻力小、耐疲劳,寿命长等优点。

    主要技术参数
    公称压力:1.0-1.6NPa
    公称通径:40-600mm
    适合介质:水及弱腐蚀性流体
    适合温度:0-80℃
    法兰标准:GB/T 17241.6 GB/T 9113
    试验标准:GB/T 13927 API598

    主要零部件材料

    型号 阀体 密封阀 弹簧
    H41X-10 铸铁或不锈钢 丁腈橡胶(NBR) 不锈钢丝ICr18Ni9Ti
    H41-16 铸铁或不锈钢 丁腈橡胶(NBR) 不锈钢丝ICr18Ni9Ti

    主要外形联接尺寸

    DN 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600
    L 110 125 135 155 165 190 210 260 310 320 380 405 430 450 510
