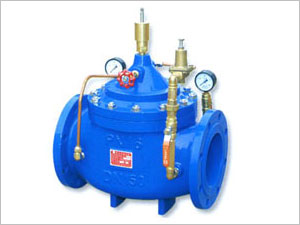

流量控制阀(400X)

  •  技术咨询 Telephone counseling
     0317-4580895 18333739668
  •  我要选购 Ordering
     0317-4580895 13831777760
  •  产品详细参数:  点击:130次

    特点:
    ◆这种阀门调节并维持一个预设的出口处*大流量而不管上游和下游的压力如何中变化。
    ◆这种阀门用来调节从泵站流向管网或灌溉系统的流量,或从主管道流向二级管网系统的流量。

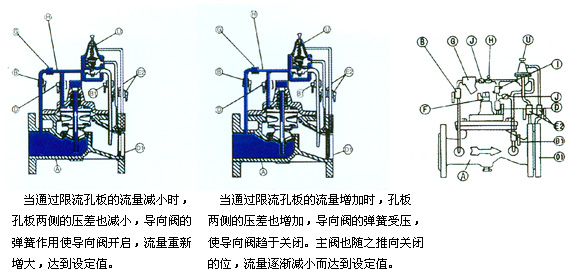

    工作原理:
      通过压力传递,使主阀随着很小尺寸的导向阀的变化而进行调节。
      安装:水平安装,如需垂直安装请与我们联系。

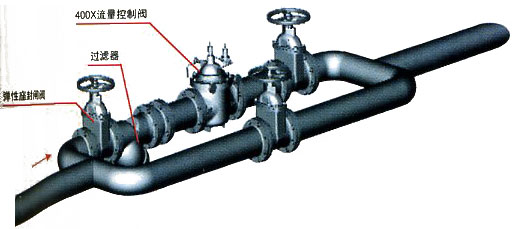

    CHY400X型安装图:
    流量控制阀
    导向阀系统的名称:

    部件
    名称
    材质
    A
    主阀
    铸铁
    B
    上游阀门
    镀镍黄铜
    B1
    下游阀门
    镀镍黄铜
    C
    排气阀
    黄铜
    D
    截断阀
    镀镍黄铜
    D1
    流量孔板
    不锈钢-钢
    G
    过滤器
    黄铜
    H
    针型阀
    不锈钢
    I
    流量控制
    黄铜
    J
    单向阀
    黄铜
    U
    导向阀(CHY200X型)
    青铜一不锈钢
