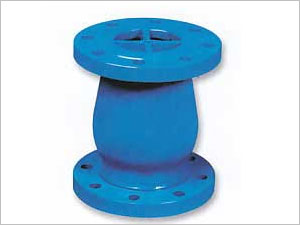

  • DRVZ静音式止回阀

  •  技术咨询 Telephone counseling
     0317-4580895 18333739668
  •  我要选购 Ordering
     0317-4580895 13831777760
  •  产品详细参数:  点击:623次

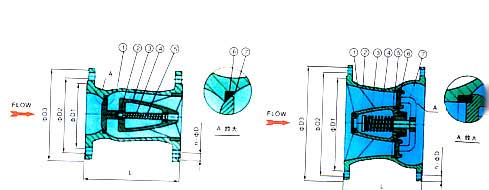

    DRVZ静音式止回阀结构图

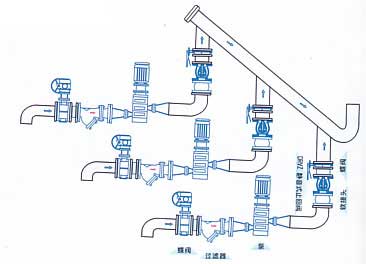

    DRVZ静音式止回阀安装图


    产品概述
      静音式止回阀主要由阀体、阀座、导流体、阀瓣。轴承及弹簧等主要零件组成。内部流道采用流线性设计,压力损失极小。阀瓣启闭行程很短。停泵时即可快速关闭,防止巨大的水锤声,具有静音关闭的特点。
      该阀主要用于给排水、消防、暖通系统,可安装于水泵出口处,以防止倒流及水锤对泵的损害。

    主要技术参数
    公称压力:1.0-2.5MPa
    公称通径:50-350mm
    适用介质:水、油品、海水、污水
    适用温度:0-80℃
    法兰标准:GB/T 17241.6 GB/T 9113
    试验标准:GB/T 13927 API598

    主要零部件材料


    阀体、导流体 阀座、轴承、阀瓣、轴 弹簧
    球墨铸铁、灰铸铁 铝青铜或不锈钢 不锈钢


    主要外形连接尺寸 单位:mm


    DN 40 50 65 80 100 125 150 200 250 300 350
    L 110 120 150 180 229 254 267 292 330 356 381
